一體化機柜項目產品方案
來源:http://www.stone520.com/ 作者:武漢怡富通訊機柜廠家 發布時間:2023-05-08 10:28

產品簡介
項目背景
1) 隨著數據中心行業發展的不斷成熟和進步,數據中心的服務器、網絡通信設備等 IT 設施,正在向著小型化、網絡化、機架化的方向發展。目前小型化,機架化的主要設備功能日益完善為一體化機柜方案的實施提供了重要保證。
2) 數據中心用地的空間被逐步壓縮,傳統中大型的數據中心機房建設成本加大,運營成本高,服務器的租賃費用也逐年增加。占地小、管理和維護方便、投資少的小微型數據中心為越來越多的客戶青睞。
3) 大數據的迅猛發展,企業對于自己數據的安全性和穩定性越發看重,為一體化機柜的市場推廣提供了廣闊的發展空間。
產品特點及應用
產品特點 怡芯系列一體化機柜是怡富多年沉淀針對小微型數據中心建設提出的系統化、合理 化、智能化的整體解決方案。機柜在怡富精品的服務器機柜基礎上集成了數據 中心領域的主要核心系統。包括機柜系統、供配電系統、制冷系統、動環監控系統 等相關領域,單柜空間容納百川、功耀四方。
怡芯系列一體化機柜主要特點:
1.安裝便捷。空調、UPS、配電盤及監控主機均為19英寸安裝,機柜式數據中心,無需工程化建設。
2.模塊化設計。空調、UPS 及電池可根據項目需要進行擴展。
3.安全可靠。核心部件選用主流產品,產品運行穩定、可靠,讓您使用起 來無后顧之憂。
4.智能監管。本地屏與 APP 雙路監管,即可直觀檢查,又能遠程監控,做到運營狀態盡在掌握。
產品應用:
1.金融、保險、電信等行業的網點機房
2.政府及企事業單位的機房交通線路網點機房
3.企業及分支機構的自用機房能源、電站
4.工控領域的機房其他使用領域

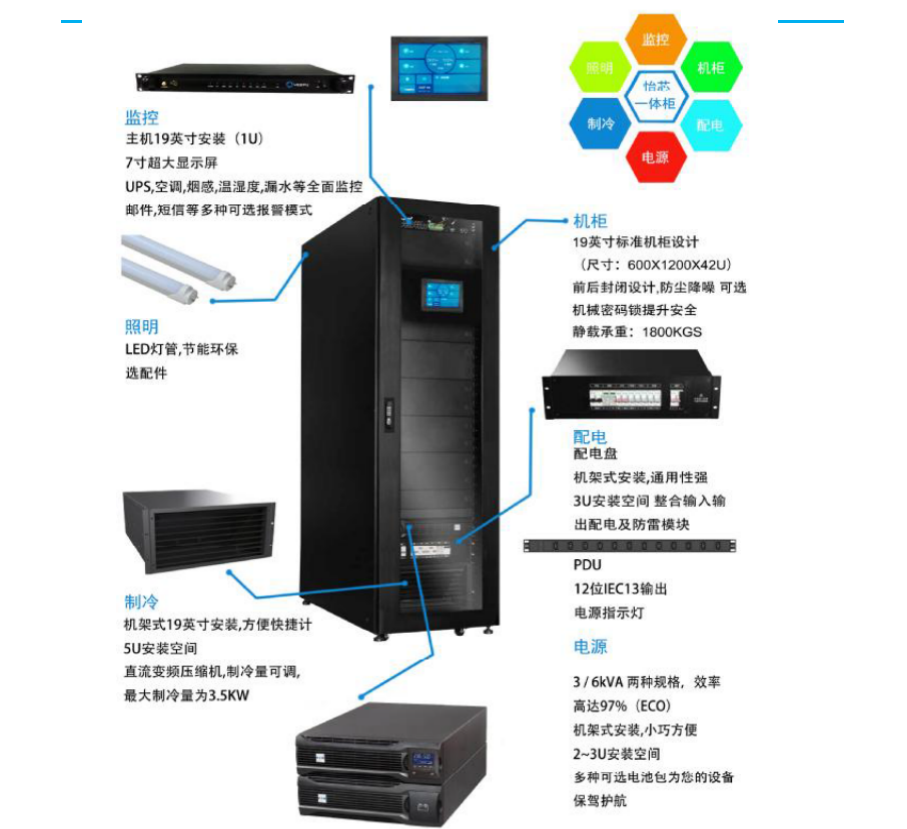

產品組成

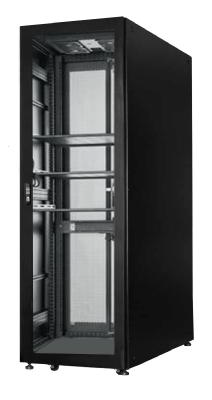

機柜介紹
1. 機柜產品選用怡富的雙管型材系列機柜產品,產品可肯據客戶入場的實際情況選擇整機出貨(焊接結構)或者散件出貨(拼裝式結構),很好解決場地限高等條件限制給業主帶來的困擾。
2. 機柜靜載承重可達1800KGS,滿足高功率設備的安裝配置和使用要求。
3. 焊接結構的機柜可選擇加裝專用緊固件,滿足抗震要求。機柜已通過國內的地震 8 烈度、9烈度的抗震測試。
4. 機柜內部的型材有四個安裝面,均有標準的序列孔,方便配件及特規產品安裝。
5. 前后門通孔率可高達百分之七十五,很好的滿足機柜內的通風散熱需求。
6. 機柜的前后門可應客戶的需求做成門板厚度1.5MM的高密度網孔門。
7. 可根據客戶的需求,提供不同需要的定制化專屬方案。
空調介紹
1. 機柜內部循環冷卻的專用空調,機架式安裝,5U 的安裝空間
2. 自適應機柜內負荷變化運行
3. 風冷散熱,R410A 環保制冷劑
4. 直流變頻壓縮機
5. 三擋可調速內風機

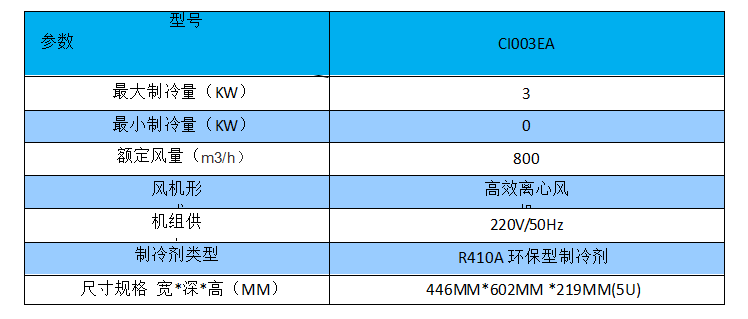

精密空調技術參數

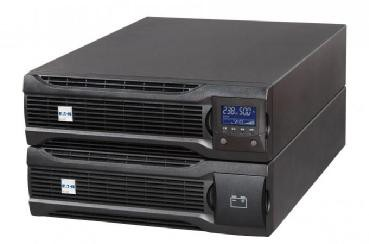

UPS介紹
1. 在線式雙變換結構,提供連續的清潔電力,保護關鍵用電設備免受來自于電網的停電、電壓不穩、頻率漂移、諧波干擾等影響。
2. 輸出功率因數0.9,整體匹配現代IT負載設備。
3. 人性化設計、易于導航的中文化 LCD 圖形顯示及LED狀態顯示易于管理和操作
4. 安裝靈活,方便,標準 19 英寸安裝,UPS 和電池包各占3U的安裝空間,緊湊型內部結構設計降低了設備體積,節省寶貴的安裝空間。

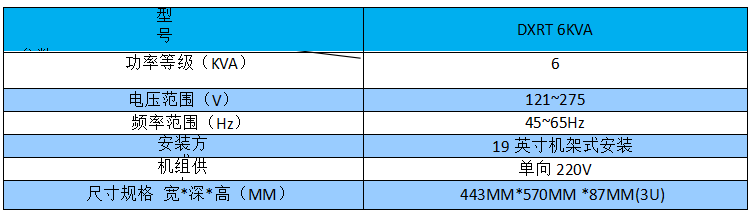

UPS 技術參數

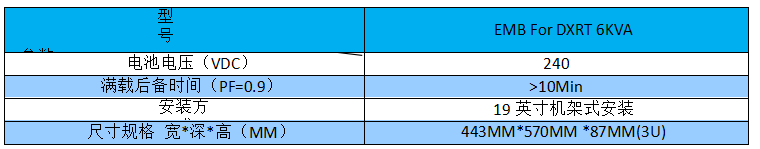

電池包技術參數

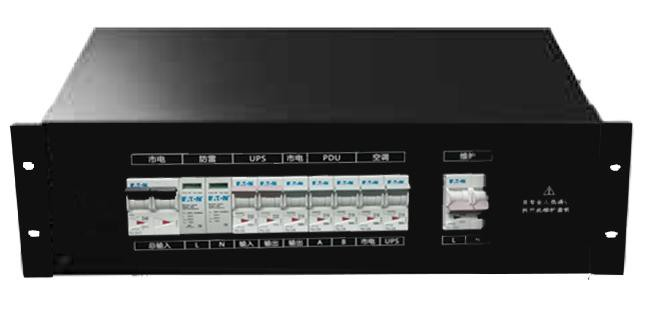

配電介紹
1. 整合市電輸入和 UPS 輸出,設計簡潔方便,科學合理。
2. 帶防雷模塊功能,為您的設備保駕護航。
3. 帶系統維護旁路功能,方便后期維護。
4. 機架式安裝,方便快捷,3U 的安裝空間,讓機柜內部使用空間更加合理。
5. 16 位智能 PDU,4 位 IEC19 輸出,12 位 IEC13 輸出。PDU 可檢測每個獨立單元的 負載電流、功率表,單位時間內每位單元的電能用量、電能總用量,總負載電流, 總輸入電壓,本機運行的狀態指示燈,溫濕度傳感器等。
6. PDU 選材精良鈑金部分選用鋁合金,塑膠部分選擇 ABS 料阻燃等級優良。
動環監控介紹
1. 怡富的動環監控系統很大程度上提升了用戶對單柜微模塊數據中心的監控體驗,整體提升了單柜為模塊數據中心的可靠性、安全性、全面性及可用性。

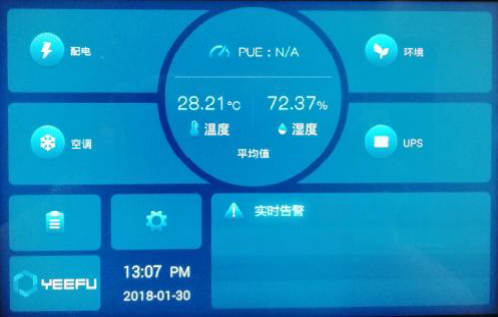

2. 監控系統支持 Android(平板、手機)本地化 APP 展示,大大提升了單柜微模塊 數據中心的可讀性,讓用戶通過 7 寸、10 寸平板電腦甚至手機登顯示終端輕松 檢測單柜微模塊數據中心的運行狀況。

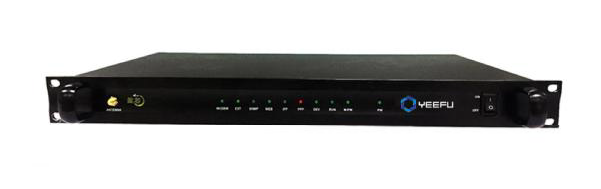

3. 監控主機采用 19 英寸 1U 機架式設計,使得單機柜模塊數據中心渾然一體,美觀大方。
4. 標準化接口(RJ45/鳳凰端子)讓傳感器接入更加輕松。
5. 支持 Telnet、超級終端 Web 瀏覽服務等多種配置管理方式
6. 提供多樣化的報警功能(短信、郵件、本地聲光等),隨時掌控單柜微模塊數據中心的運行狀況,方便,輕松。

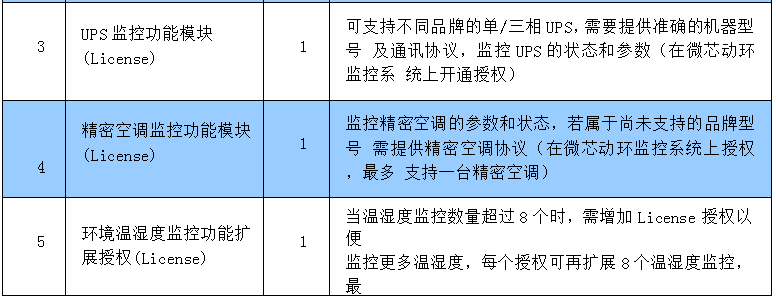

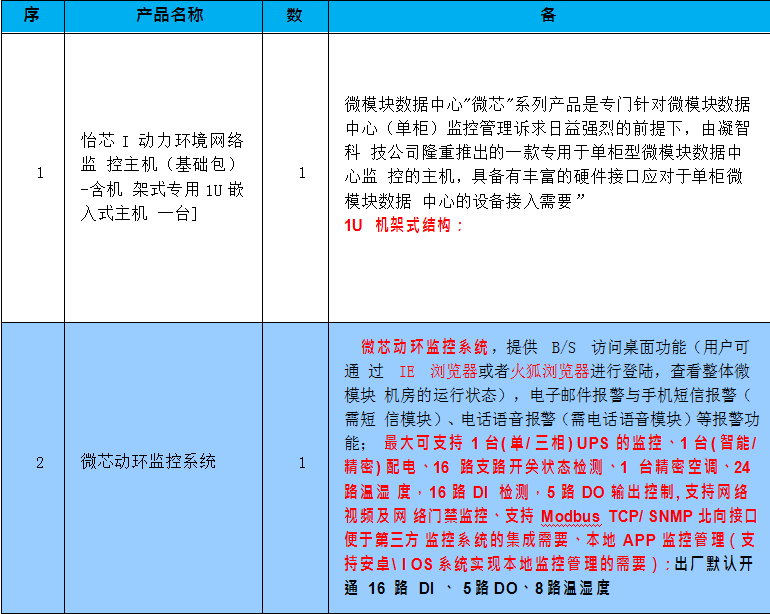

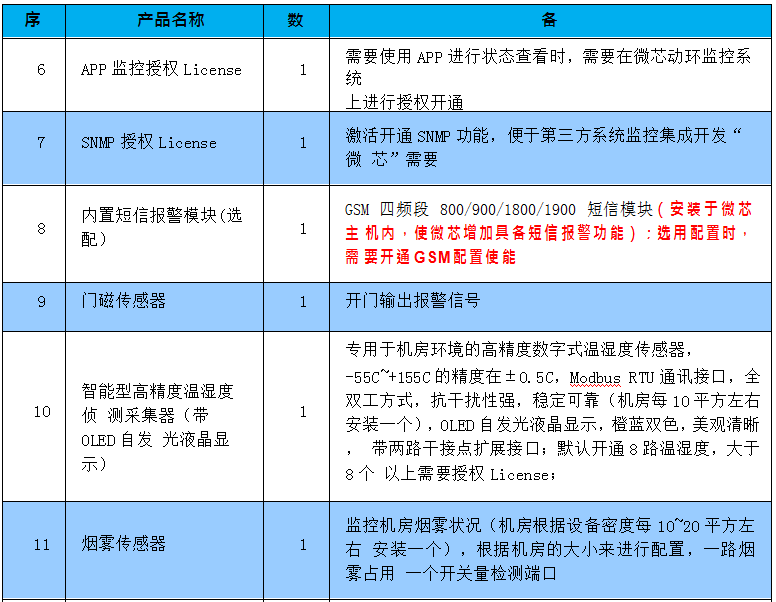

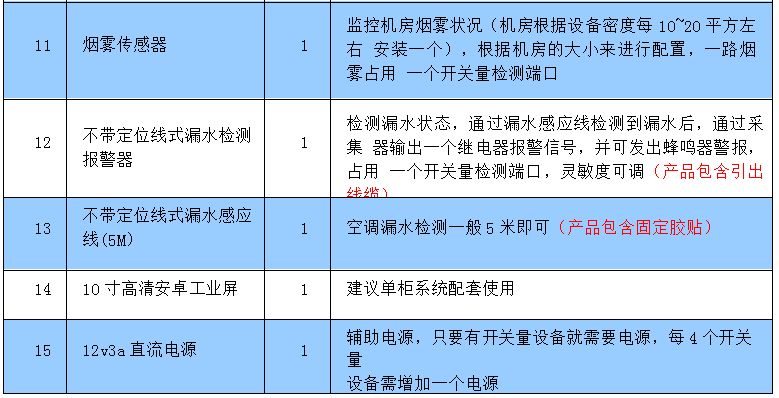

監控系統配置參數
用戶須知
1. 本產品為精密設備,機柜門不得隨意打開,內部設備不得隨意拆卸,如須對設備進行保養維護,請聯系專業人員進行處理。
2. 設備帶點工作時,禁止開啟門板,進行檢修及維護。
3. 如果有任何疑問或是需求,請與我司聯系
