TS-SE系列十四折型材服務器機柜
來源：http://www.stone520.com/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:04
工藝特點及性能：
1、產品符合ANSI/EIA;RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92標準，兼容ETSI標準；
2、十四折型材焊接框架，也呆以選用拼裝結構。靜載承重達1000Kg；

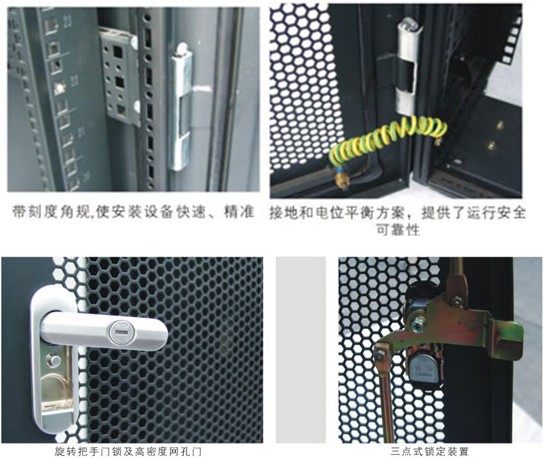

3、高密度六角型圓孔前后門（與規模類似的圓孔對比，六角形孔提供更多的開放空間，從而把開放區域與門的比列增加近20％，保證吸入和排出足夠的空氣），是保持任何服務器安全散熱的主要要求；
4、安裝空間大、外觀典雅、工藝精湛、尺寸準確；
5、可同時安有萬向腳輪和支撐腳，便于移動、固定；
6、可選配安裝底座，更好固定機柜；底部過線，底部送風及防鼠的要求；
7、可方便拆卸的左右側門和前后門；旋把門鎖；
8、堅固的并柜連接，齊全的可選配件；
表面處理：脫脂、酸洗、防銹磷化、清洗、靜電噴粉；
材質：冷軋鋼板，角規2.0mm,其他1.2－1.5mm；
顏色：RAL9004（黑色）RAL7044（灰色）；
包裝及外形

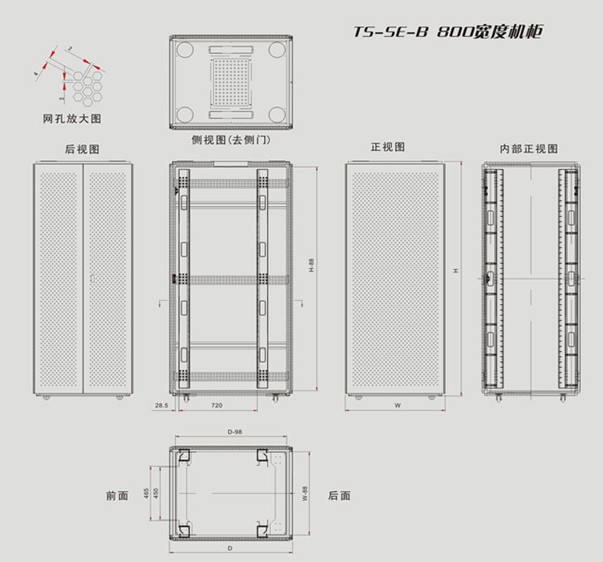

規格型號與技術參數：
型號 | 寬度 | 深度 | 高度 | 容量 | 包裝箱尺寸 | 體積 |
TS-SE6622 | 600 | 600 | 1100 | 22 | 690*690*1130 | 0.5380 |
TS-SE6822 | 800 | 690*890*1130 | 0.6940 | |||
TS-SE6922 | 900 | 690*990*1130 | 0.7719 | |||
TS-SE6022 | 1000 | 690*1090*1130 | 0.8499 | |||
TS-SE6637 | 600 | 600 | 1800 | 37 | 690*690*1830 | 0.8712 |
TS-SE6837 | 800 | 690*890*1830 | 1.1238 | |||
TS-SE6937 | 900 | 690*990*1830 | 1.2500 | |||
TS-SE6037 | 1000 | 690*1090*1830 | 1.3763 | |||
TS-SE6642 | 600 | 600 | 2000 | 42 | 690*690*2030 | 0.9665 |
TS-SE6842 | 800 | 690*890*2030 | 1.2466 | |||
TS-SE6942 | 900 | 690*990*2030 | 1.3870 | |||
TS-SE6042 | 1000 | 690*1090*2030 | 1.5268 | |||
TS-SE8842 | 800 | 800 | 890*890*2030 | 1.6080 | ||
TS-SE8042 | 1000 | 890*1090*2030 | 1.9693 | |||
TS-SE6647 | 600 | 600 | 2200 | 47 | 690*690*2230 | 1.0617 |
TS-SE6847 | 800 | 690*890*2230 | 1.3694 | |||
TS-SE6947 | 900 | 690*990*2230 | 1.5233 | |||
TS-SE6047 | 1000 | 690*1090*2230 | 1.6772 | |||
TS-SE8847 | 800 | 800 | 890*990*2230 | 1.7664 | ||
TS-SE8047 | 1000 | 890*1090*2230 | 2.1633 |

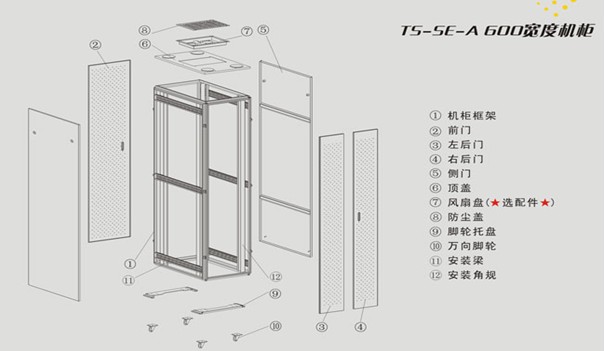

標注配置表：
序號 | 名稱 | 數量 | 單位 | 材質 | 備注 | |
600W | 800W | |||||
1 | 機柜框架 | 1 | 1 | 件 | SPCCT=1.5 | 14折型材支架 |
2 | 前門 | 1 | 1 | 件 | SPCCT=1.2 | 平板門（網孔） |
3 | 鎖 | 1 | 1 | 把 | CXSB-403 | |
4 | 左后門 | 1 | 1 | 件 | SPCCT=1.2 | 網孔 |
5 | 右后門 | 1 | 1 | 件 | SPCCT=1.2 | 網孔 |
6 | 鎖 | 1 | 1 | 把 | CXSB-403(帶鎖桿) | |
7 | 側門 | 2 | 2 | 件 | SPCCT=1.2 | 4個小圓鎖鎖緊 |
8 | 頂蓋 | 1 | 1 | 件 | SPCCT=1.2 | 4個出線孔 |
9 | 小蓋板 | -- | 2 | 件 | SPCCT=1.2 | 僅800W含小蓋板 |
10 | 通風蓋板 | 1 | 1 | 件 | SPCCT=1.2 | |
11 | 腳輪托盤 | 2 | 2 | 件 | SPCCT=2.5 | |
12 | 萬向腳輪 | 4 | 4 | 件 | 2.5″不帶剎車 | |
13 | 支腳 | 4 | 4 | 件 | M12 | |
14 | 安裝梁 | 6 | 6 | 件 | SPCCT=1.5 | 33U以上 |
15 | 安裝角規 | 4 | 4 | 件 | SPCCT=2.0 | |
16 | 線槽 | 4 | 件 | SPCCT=1.5 | 僅800W含線槽 | |
17 | 理線環 | 32 | 件 | SPCCT=2.0 | 僅800W含理線環 | |
