PD系列工業控制柜
來源：http://www.stone520.com/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:56

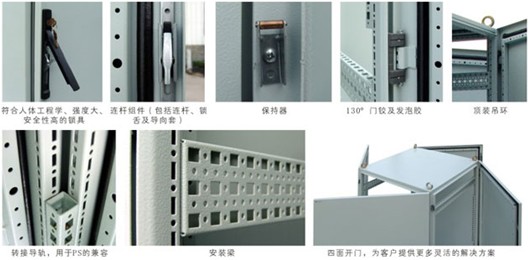

工藝特點及性能：
1.箱體骨架采用特殊型材及三通焊接成整體，且有完全對稱的四周。帶有二層25mm模數孔的安裝平面，使機柜內部安裝系統標準化。系統附件與十四折型材完全兼容，內部安裝有更多選擇
2.機柜可實現四面開門，為客戶提供更多靈活的解決方案
3.箱體內安裝板可以以25mm為單位，前后調整安裝位置。柜內也可用安裝軌進行快速裝配
4.頂蓋、底板均為螺絲緊固件固定，拆裝容易，柜內安裝工件更加簡單方便
5.專業聚氨酯發泡膠條、三點鎖緊裝置，確保機柜密封。防護等級達IP54
6.底板進線孔，三塊蓋板可以相互更換、自由移動，便于導入電線
7.底座拆裝方便(選購件)
8.可根據客戶要求定制各種規格尺寸及開孔變化
表面處理：去油、磷化、靜電噴涂
柜體顏色：RAL7032/RAL7035
底座顏色：RAL7022/RAL9011
安裝板顏色：RAL1003或熱鍍鋅
包裝及外形：
規格型號與技術參數：
型號 | 寬度/W | 深度/D | 高度/H | 包裝箱尺寸 | 體積 |
PD4684 | 600 | 400 | 1800 | 680*480*1840 | 0.6006 |
PD4685 | 500 | 680*580*1840 | 0.7257 | ||
PD4686 | 600 | 680*680*1840 | 0.8508 | ||
PD4688 | 800 | 680*880*1840 | 1.1010 | ||
PD4604 | 600 | 400 | 2000 | 680*480*2040 | 0.6659 |
PD4605 | 500 | 680*580*2040 | 0.9046 | ||
PD4606 | 600 | 680*680*2040 | 0.9433 | ||
PD4608 | 800 | 680*880*2040 | 1.2207 | ||
PD4624 | 600 | 400 | 2200 | 680*480*2240 | 0.7311 |
PD4625 | 500 | 680*580*2240 | 0.8834 | ||
PD4626 | 600 | 680*680*2240 | 1.0358 | ||
PD4628 | 800 | 680*880*2240 | 1.3404 | ||
PD4884 | 800 | 400 | 1800 | 880*480*1840 | 0.7772 |
PD4885 | 500 | 880*580*1840 | 0.9391 | ||
PD4886 | 600 | 880*680*1840 | 1.1010 | ||
PD4888 | 800 | 880*880*1840 | 1.4249 | ||
PD4804 | 800 | 400 | 2000 | 880*480*2040 | 0.8617 |
PD4805 | 500 | 880*580*2040 | 1.0412 | ||
PD4806 | 600 | 880*680*2040 | 1.2207 | ||
PD4808 | 800 | 880*880*2040 | 1.5798 | ||
PD4824 | 800 | 400 | 2200 | 880*480*2240 | 0.9462 |
PD4825 | 500 | 880*580*2240 | 1.1433 | ||
PD4826 | 600 | 880*680*2240 | 1.3404 | ||
PD4828 | 800 | 880*880*2240 | 1.7346 | ||
PD4084 | 1000 | 400 | 180 | 1080*480*1840 | 0.9538 |
PD4085 | 500 | 1080*580*1840 | 1.1526 | ||
PD4086 | 600 | 1080*680*1840 | 1.3513 | ||
PD4088 | 800 | 1080*880*1840 | 1.7487 | ||
PD4004 | 1000 | 400 | 2000 | 1080*480*2040 | 1.0575 |
PD4005 | 500 | 1080*580*2040 | 1.2778 | ||
PD4006 | 600 | 1080*680*2040 | 1.4982 | ||
PD4008 | 800 | 1080*680*2040 | 1.9388 | ||
PD4024 | 1000 | 400 | 2200 | 1080*480*2240 | 1.1612 |
PD4025 | 500 | 1080*580*2240 | 1.4031 | ||
PD4026 | 600 | 1080*680*2240 | 1.6450 | ||
PD4028 | 800 | 1080*880*2240 | 2.1289 | ||
PD4284 | 1200 | 400 | 1800 | 1280*480*1840 | 1.1305 |
PD4285 | 500 | 1280*580*1840 | 1.3660 | ||
PD4286 | 600 | 1280*680*1840 | 1.6015 | ||
PD4288 | 800 | 1280*880*1840 | 2.0726 | ||
PD4204 | 1200 | 400 | 2000 | 1280*480*2040 | 1.2534 |
PD4205 | 500 | 1280*580*2040 | 1.5145 | ||
PD4206 | 600 | 1280*680*2040 | 1.7756 | ||
PD4208 | 800 | 1280*880*2040 | 2.2978 | ||
PD4224 | 1200 | 400 | 2200 | 1280*480*2240 | 1.3762 |
PD4225 | 500 | 1280*580*2240 | 1.6630 | ||
PD4226 | 600 | 1280*680*240 | 1.9497 | ||
PD4228 | 800 | 1280*880*2240 | 2.5231 |
標注配置表：
序號 | 名稱 | 數量 | 單位 | 材質 | 備注 |
1 | 機柜骨架 | 1 | 件 | SPCCT=1.5 | 十五折型材機架 |
2 | 前門 | 4 | 件 | SPCCT=2.0 | |
3 | 鎖 | 4 | 把 | … | 多點式 |
4 | 頂蓋 | 1 | 件 | SPCCT=1.2～1.5 | ≤800W800D的T=1.2 |
5 | 吊環 | 4 | 件 | 45#不銹鋼 | 鍍白鋅/不銹鋼 |
6 | 底板組件 | 1 | 件 | SPCCT=2.0 | |
10 | 中間底板 | 0/1 | 件 | SPCCT=2.0 | ≤1200W的無中間安裝板 |
11 | 三段式蓋板 | 1/2 | 組 | SPCCT=1.2 | ≥1200W的為2組 |
12 | 安裝梁 | 2 | 件 | SPCCT=1.5 |
