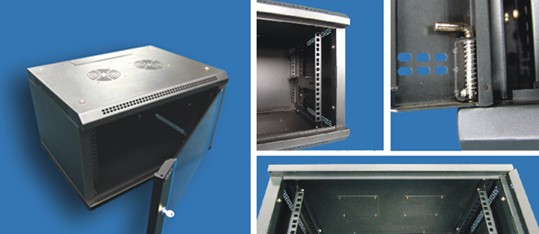

YF-AM系列掛墻柜
來源：http://www.stone520.com/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:12
工藝特點及性能：
1、產品符合ANSI/EIA; RS-310-D; IEC297-2; DIN41491:PART1; DIN41494:PART7; GB/T3047.2-92標準；
2、工藝先進、尺寸準確；
3、框架拼裝結構，強度高，承重達60Kg；
4、壁掛式安裝方式，能實現現場快速安裝；
5、可先裝整機或散件包裝方式，運輸成本低廉；
6、可選裝軸流風機；
7、上下部走線通道及通風孔；
8、防護等級：IP20；
表面處理：脫脂、酸洗、磷化、靜電噴塑；
材質：spcc冷軋鋼板，方孔條厚度2.0mm，其它1.2mm；
可選顏色：RAL9004（黑色）RAL7044（灰色）RAL7039；
包裝及外形
規格型號與技術參數：
型號 | 寬度(W) | 深度(D) | 高度(H) | 容量(U) | 散件包裝箱尺寸 | 體積 | |
上下框包裝尺寸 | 框架門包裝尺寸 | ||||||
AW6404 | 600 | 450 | 278 | 4 | 640*490*130 | 640*318*165 | 0.0743 |
AW 6604 | 600 | 640*640*130 | 640*318*165 | 0.0868 | |||
AW6406 | 600 | 450 | 367 | 6 | 640*490*130 | 640*406*165 | 0.0836 |
AW 6606 | 600 | 640*640*130 | 640*406*165 | 0.0961 | |||
AW6409 | 600 | 450 | 500 | 9 | 640*490*130 | 640*540*165 | 0.0978 |
AW 6609 | 600 | 640*640*130 | 640*540*165 | 0.1103 | |||
AW6412 | 600 | 450 | 650 | 12 | 640*490*130 | 640*690*165 | 0.1136 |
AW 6612 | 600 | 640*640*130 | 640*690*165 | 0.1261 | |||
AW6415 | 600 | 450 | 775 | 15 | 640*490*130 | 640*815*165 | 0.1268 |
AW 6615 | 600 | 640*640*130 | 640*815*165 | 0.1393 | |||
AW6418 | 600 | 450 | 908 | 18 | 640*490*130 | 640*948*165 | 0.1409 |
AW 6618 | 600 | 640*640*130 | 640*948*165 | 0.1533 | |||
標注配置表：
序號 | 名稱 | 數量 | 單位 | 材質 | 備注 |
1 | 箱體焊接 | 1 | 件 | SPCCT=1.2 | |
2 | 前門 | 1 | 件 | …. | 玻璃門藍色裝飾條 |
3 | 鎖：CSXB-103-25 | 2 | 把 | …. | 小圓鎖,H=25mm |
4 | 后門 | 1 | 件 | SPCCT=1.2 | 平板門 |
5 | 側板 | 2 | 件 | SPCCT=1.2 | |
6 | 上蓋 | 1 | 件 | SPCCT=1.2 | |
7 | 下蓋 | 1 | 件 | SPCCT=1.2 | |
8 | 上下蓋板 | 2 | 件 | SPCCT=1.2 | |
9 | 安裝角規 | 4 | 件 | SPCCT=1.5 | 12U及以上為1對 |
10 | L導軌 | 1/2 | 對 | SPCCT=1.2 | |
11 | 掛墻板 | 1 | 件 | SPCCT=1.5 | |
12 | 風扇孔蓋板 | 2 | 件 | SPCCT=1.2 | |
13 | 彈片方螺母M6 | 10/20 | 件 | …. | 12U及以上為10件 |
14 | 皇冠螺釘M6*12 | 10/20 | 件 | …. | 12U及以下為10件 |
15 | 膨脹螺栓M8*70 | 2 | 件 | …. |
