YF-BW-A系列拼裝式掛墻柜
來源：http://www.stone520.com/ 作者：武漢怡富通訊機柜廠家 發布時間：2023-05-08 09:13
工藝特點及性能：
1、產品符合ANSI/EIA;RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92標準
2、工藝先進，尺寸準確
3、框架拼裝結構，強度高，承重達40KG
4、壁掛式安裝方式，能實現現場快速安裝
5、可選擇整機或散件包裝方式，運輸成本低廉
6、可選裝軸流風機
7、上下部走線通道及通風孔
8、防護等級：1P20
表面處理：脫脂、酸洗、磷化、靜電噴塑
材質：SPCC冷軋鋼板，方孔條厚度1.5mm，其他0.8-1.2mm
可選顏色：RAL9004/RAL7044/RAL7039

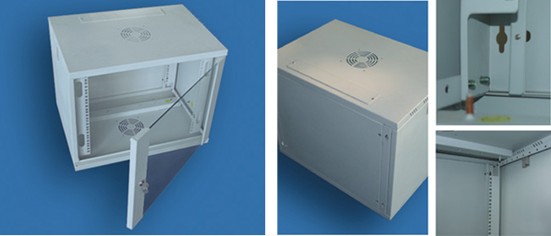

包裝及外形
規格型號與技術參數：
型號 | 寬度(W) | 深度(D) | 高度(H) | 容量(U) | 整機包裝箱尺寸 | 體積 |
BW-A6404 | 600 | 420 | 253 | 4 | 690*510*345 | 0.1214 |
BW-A6406 | 600 | 420 | 342 | 6 | 690*510*435 | 0.1531 |
BW-A6409 | 600 | 420 | 475 | 9 | 690*510*565 | 0.1988 |
BW-A6412 | 600 | 420 | 608 | 12 | 690*510*700 | 0.2463 |
BW-A6415 | 600 | 420 | 741 | 15 | 690*510*830 | 0.2921 |
標注配置表：
序號 | 名稱 | 數量 | 單位 | 材質 | 備注 |
1 | 前門 | 1 | 件 | …. | 邊條玻璃門 |
2 | 鎖：CSXB-103-25 | 2 | 把 | …. | 小圓孔,H=25mm |
3 | 后蓋 | 1 | 件 | SPCCT=1.0 | |
4 | 側門 | 2 | 件 | SPCCT=1.0 | 快開拉手鎖緊 |
5 | 上蓋焊件 | 1 | 件 | SPCCT=1.0 | |
6 | 下蓋焊件 | 1 | 件 | SPCCT=1.0 | |
7 | 小蓋板 | 1 | 件 | SPCCT=1.2 | |
8 | 前安裝角規 | 2 | 件 | SPCCT=1.5 | |
9 | 后安裝角規 | 2 | 件 | SPCCT=1.5 | |
10 | 塑膠限位釘 | 8 | 對 | …. | |
11 | 彈片方螺母M6 | 10 | 件 | …. | |
12 | 皇冠螺釘M6*12 | 10 | 件 | …. |
